　　北京城建設計發展集團股份有限公司是為城市建設提供專業服務的科技型工程公司，公司前身是北京城建設計研究總院，成立于1958年，是為中國首條地鐵北京地鐵1號線的設計及勘察服務而成立。

　　為了保證北京城建設計院的會議工作需求，鐵三角為其會議系統設計了精準對位、穩定可靠的會議系統。

個性化定制方案

　　對于音頻的重視，北京城建設計院提出了要求。包括:

　　1、會議桌桌面必須干凈、整潔，話筒拾音至少在50cm以上；

　　2、會議桌有升降式觸摸屏，既要配合好無紙化，話筒拾音必須達到最佳效果，無雜音。

　　3、話筒數量要求同時開啟5只，音質且不失真。

　　對于這三點設計要求，鐵三角提出了詳細的設計方案。

ATUC-50手拉手數字會議系統

　　對于此類重要的會議場所，鐵三角為其搭配了ATUC-50手拉手會議系統。


ATUC-50CU 1臺

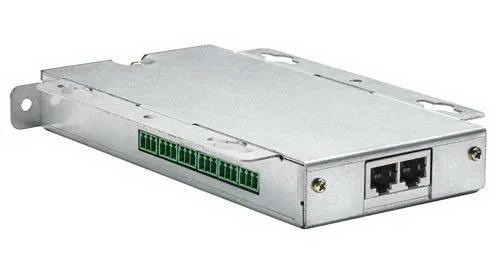

ATUC-50IU 20個
　　ATUC-50手拉手會議系統使用標準的超五類Cat5e（及以上）的網線作為內部連線，可以采用菊花鏈或環形拓撲結構進行連接。

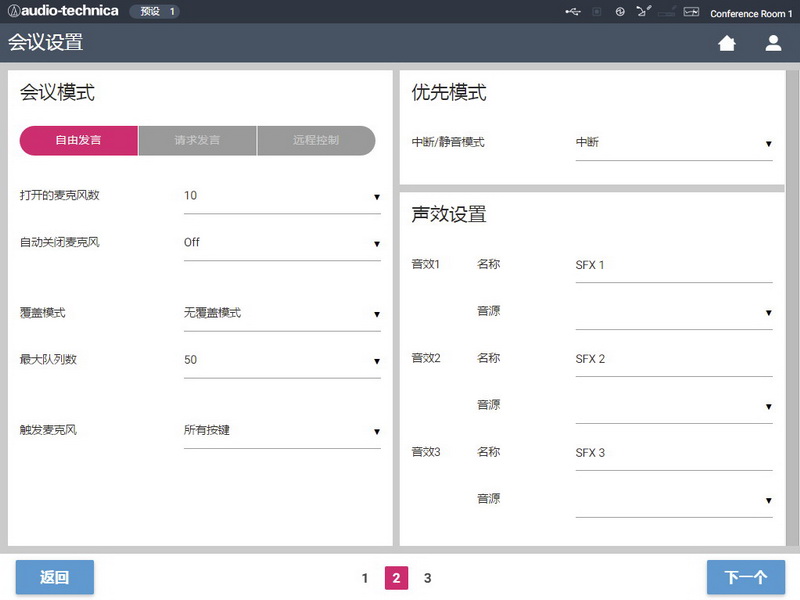

　　與常規手拉手會議系統一樣，ATUC-50系統也設有多種發言模式，如“自由發言”、“請求發言”、“遠程控制”以及各種“覆蓋設置”模式和靈活的“聲控觸發”模式。


多種模式選擇
　　ATUC-50手拉手會議系統主機輸出自帶參量均衡、反饋抑制器、壓縮等處理功能，方便使用者處理聲音信號，避免嘯叫的出現。不同于常規手拉手會議系統將所有發言單元的聲音混合輸出，ATUC-50的主機帶有4路矩陣輸出，每個話筒單元都可以獨立選擇輸出通道，滿足很多系統中的分區擴聲、外部錄音、同聲傳譯、視頻會議等特別功能。


自帶4路矩陣輸出

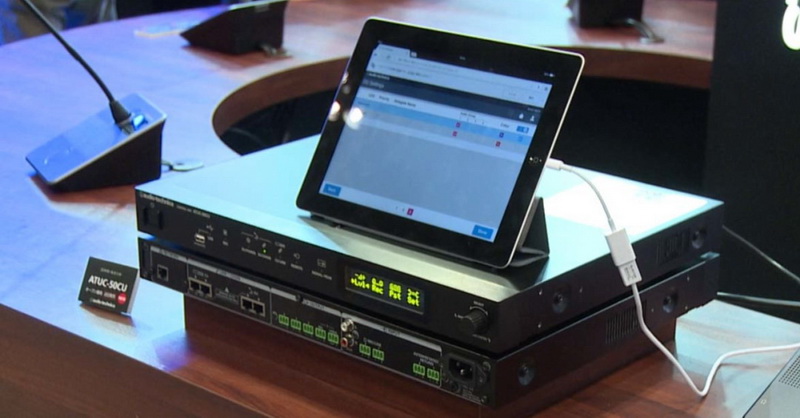

　　ATUC-50可直接通過U盤錄音，非常方便，在快節奏的會議室中，不同的會議只需要操作人員插入不同的U盤就可以記錄會議的聲音文件，簡化了會議記錄者的錄音工作。

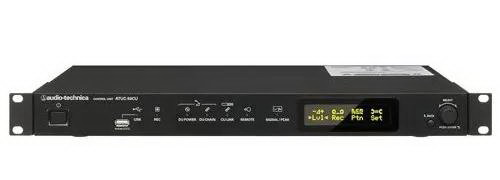

主機面板可直接連接U盤進行錄音
　?。╓eb Remote）控制，進行會議控制、會議話筒底座設置網絡設置、音頻設置以及對會議進行實時管理。

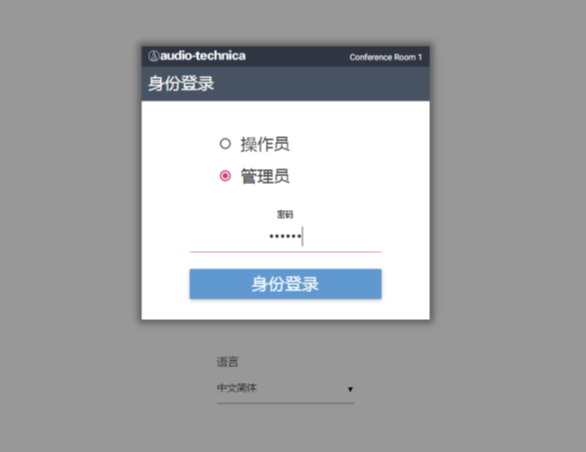

　　軟件登入可設置管理員和操作員，并且可以分別設置密碼，防止無關人員誤操作調亂系統。

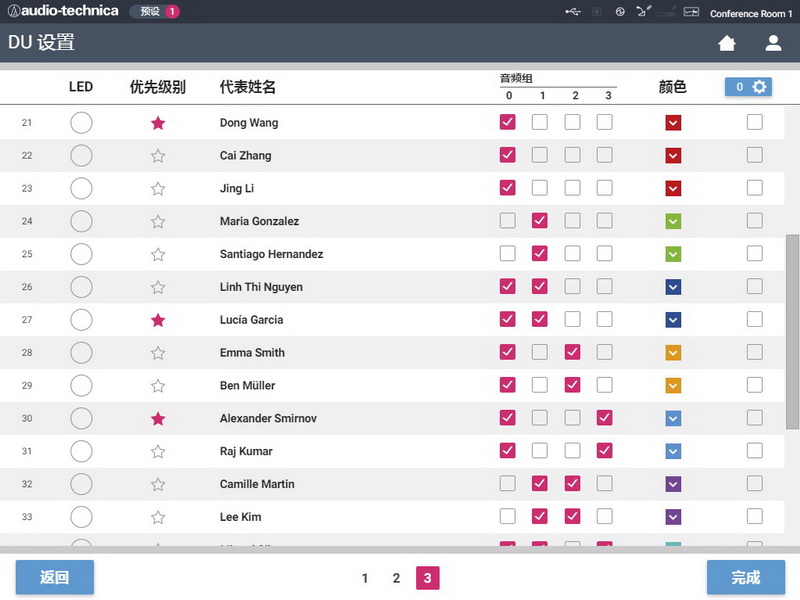

　　在單元設置界面不僅僅可以監控每個單元的狀態，并且可以就音頻矩陣、內置音色庫、話筒增益、指示燈狀態等功能進行單獨調節。避免出現由于多個單元只能一起調節成相同的參數而造成的系統問題。


連接圖
隱藏式話筒

　　獨特的3針卡農平衡式話筒，可配置鐵三角任何一款會議話筒，讓客戶有更多話筒的選擇。

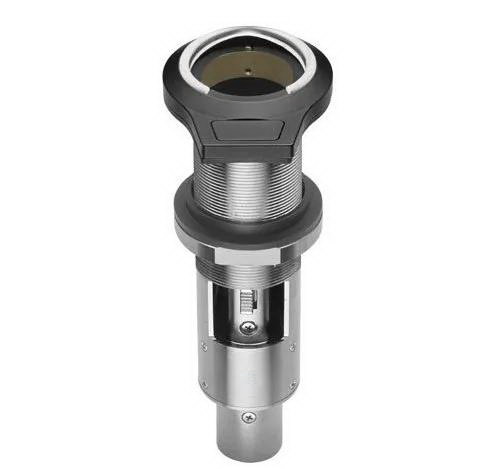

　　而為了同時滿足客戶提出的桌面必須干凈、且話筒可升降的特殊需求，此處搭配使用了AT8657LED/S話筒插座及AT846/C話筒。


AT8657LED/S話筒插座 20個

AT846/C話筒 20個

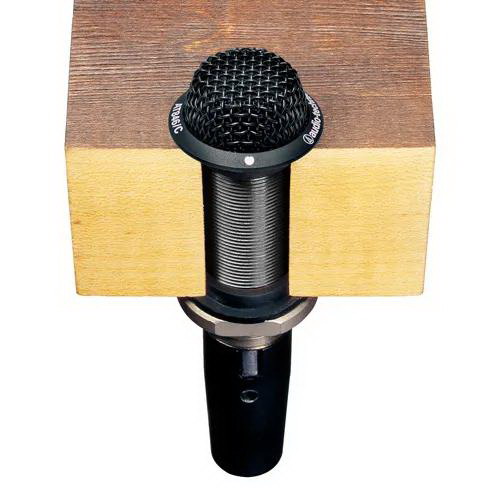

　　AT846/C 是一枚闊頻寬的電容式心形指向性話筒，小型的設計，特別適合安裝在不顯眼的桌面、天花、儀表面板上使用，可應用于專業錄音、電視廣播、視像會議等高要求的收音應用。

　　AT846/C 配備有UniGuard?射頻干擾(RFI)屏敝技術，提供杰出的防止射頻干擾能力，避免收音時受到如手提電話等的干擾。話筒亦符合RoHS規格，在構造上不含有歐盟禁用的危害性物質。

　　話筒安裝在一個平直及無阻礙物的平面上，接近平面的小型收音頭可消除相位失真，和提供清晰及高輸出的表現。

方案實施

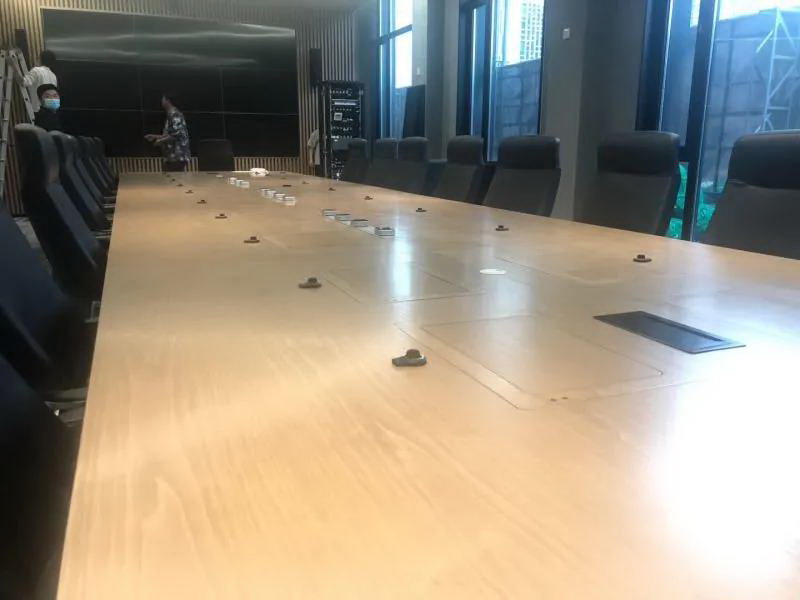

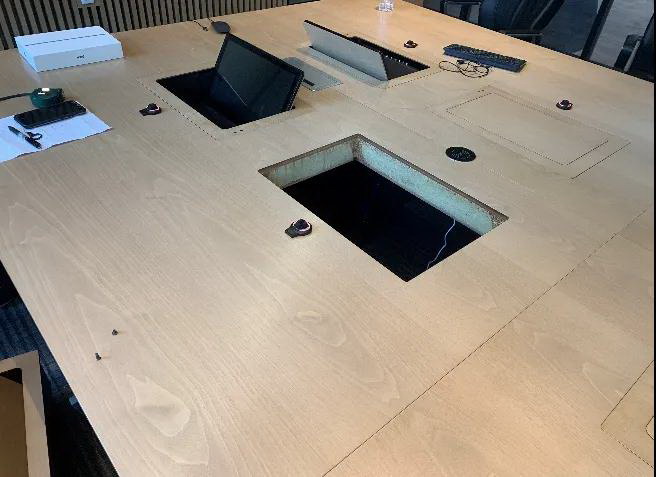

1、隱藏式界面話筒

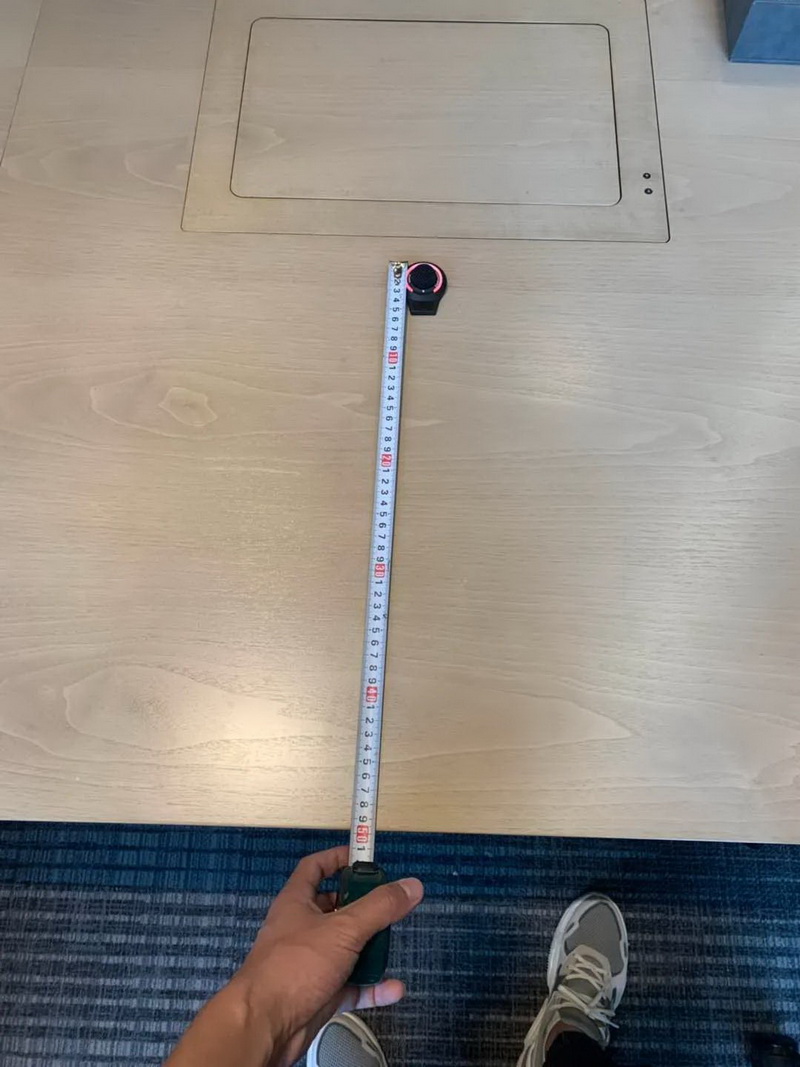

　　65平會議室，會議桌上共有20只隱藏式界面話筒，每只話筒開孔位置距桌邊距離50cm，作為與會者發言拾音設備能夠保障聲音完整傳輸到擴音系統，設計本系統部署數字會議系統服務，以簡單的網絡系統處理和傳送數字信號成為目前最為先進的會議系統。


2、數字化的會議系統

　　數字化的會議系統，在同一根電纜上實現多路同時發言功能。它對于所有類型的會議都提供靈活的管理，具有多功能、高音質、數據傳送保密等優點，可以對會議的全過程實行全面的控制，會議系統由會議系統主機、嵌入式底座、隱藏式話筒/鵝頸話筒會議單元等組成。


3、高效拾音距離

　　同時可以配合高清攝像機，能夠自動實時跟蹤講話坐席?？蛇B接視頻會議系統做發言跟蹤功能。經調試完畢后實際拾音可達到90cm左右，無論音質，拾音距離客戶都非常滿意。


　　ATUC-50手拉手會議系統嵌入式的方案，不遮擋發言人的面部，遠距離清晰拾取發言人的聲音，而且小巧美觀。是會議室比較流行的設計方案。

　　ATUC-50手拉手會議系統相較于市面上的傳統會議話筒，ATUC-50首先從布線上就大大減少了各種繁瑣的排線過程，整個系統全部采用手拉手模式進行排列，為您的會議提供便捷和美觀！

　　ATUC-50可連接多達300臺會議發言裝置，滿足各種會議規模。

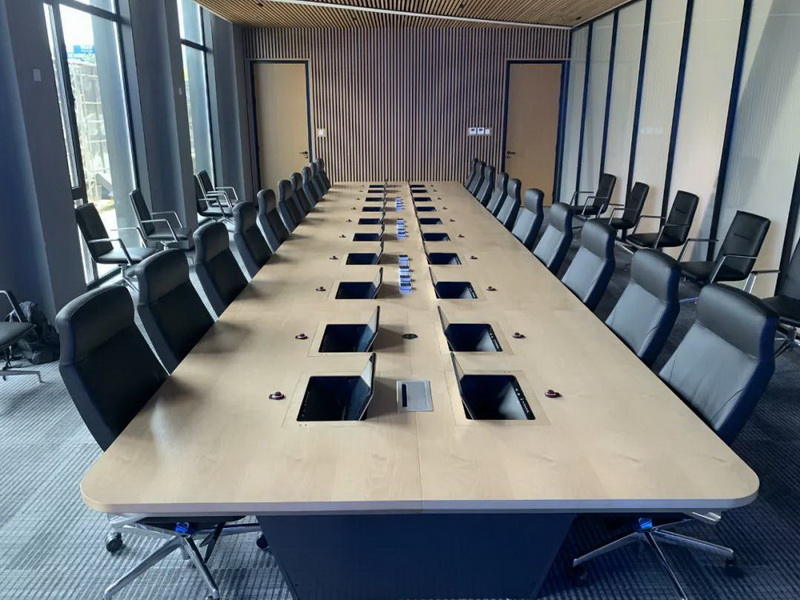

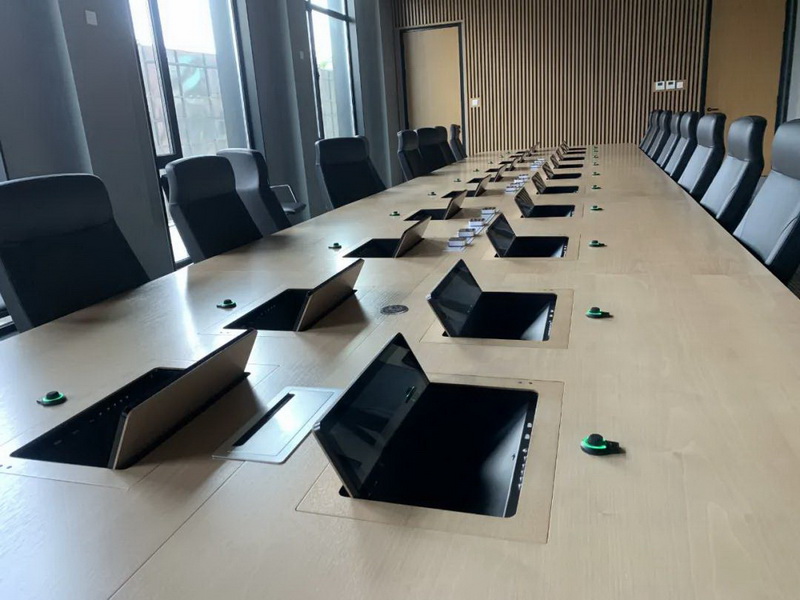

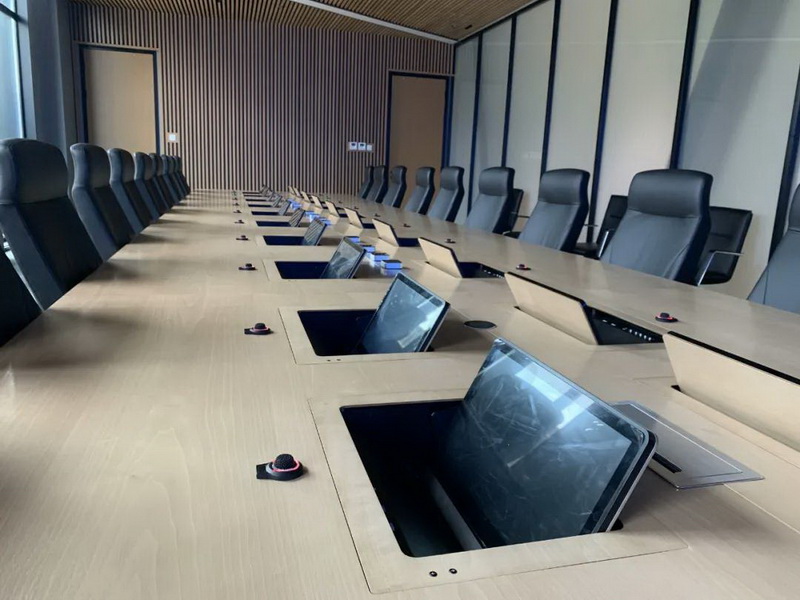

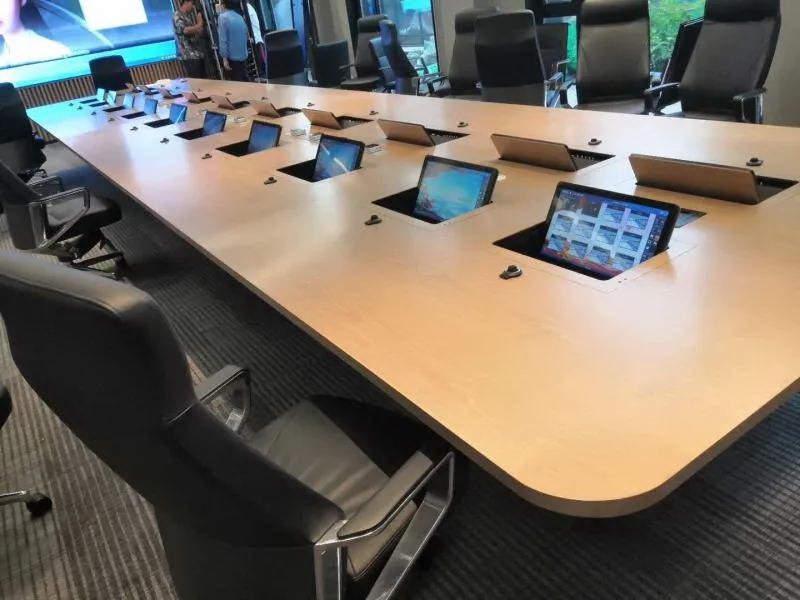

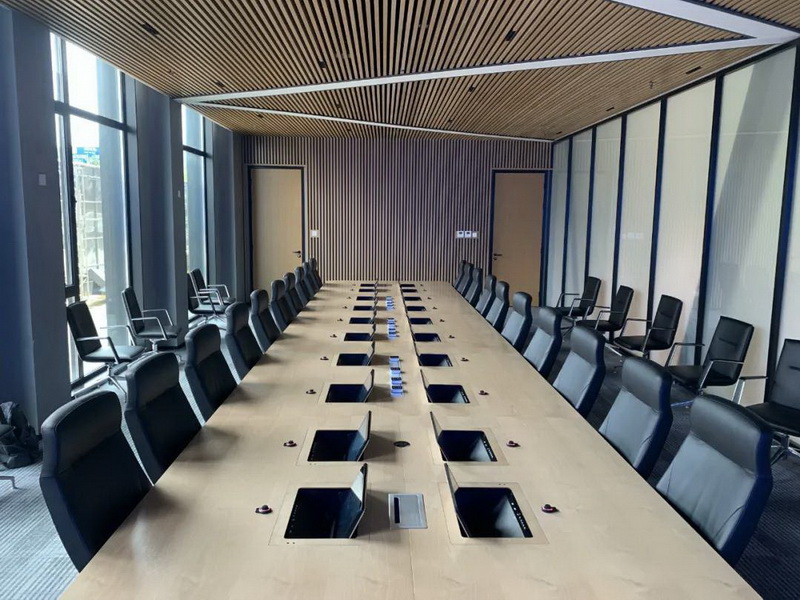

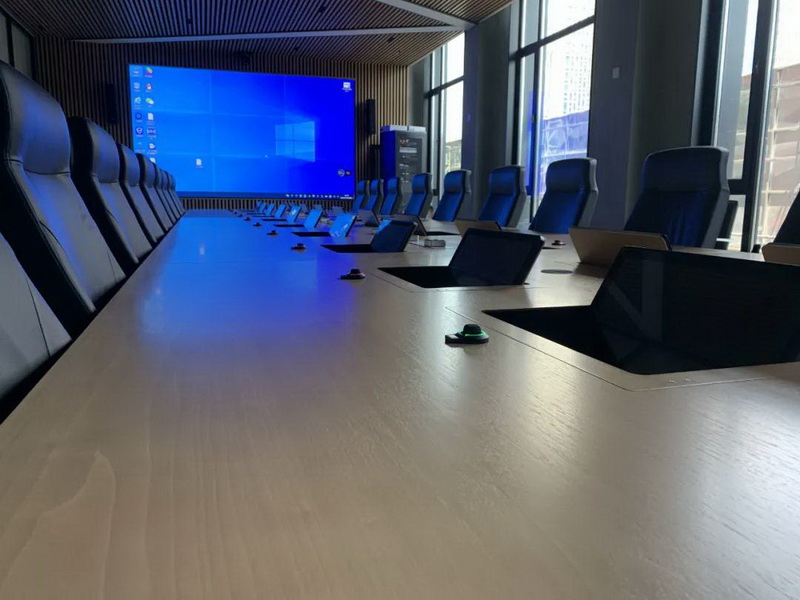

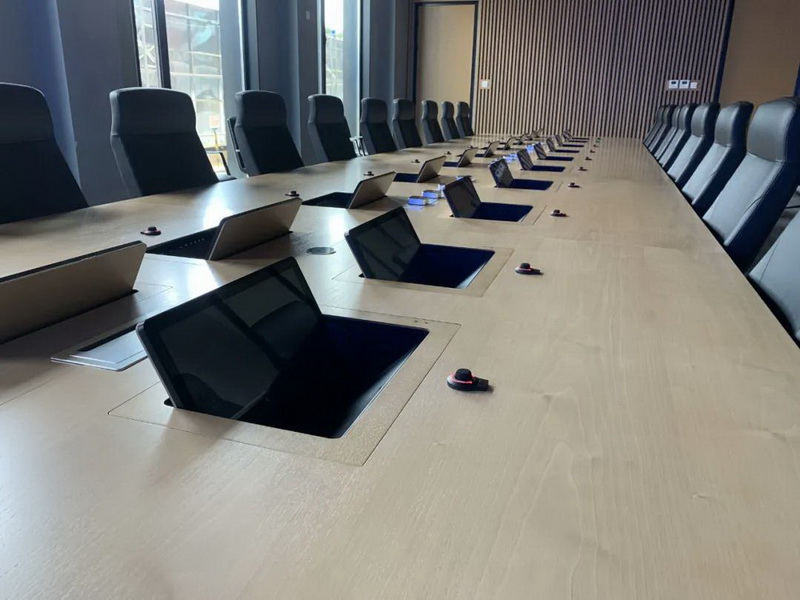

最終效果
